Lierreuse
r a c i n g
r a c i n g
CARACTÉRISTIQUES PRINCIPALES:
Notre équipe de concepteurs est toujours disponible pour personnaliser les modèles de base et répondre à toutes les exigences spécifiques.
- Haute Productivité: La vitesse opérative et la capacité de travailler jusqu’à 10 barres simultanément permettent d’obtenir des productions élevées d’étriers en un temps réduit.
- Précision et Fiabilité: Les moteurs autofreinants de série fabriqués en Italie sont conçus pour maximiser les capacités de travail de chaque unité, garantissant précision et fiabilité à long terme.
- Composants de Qualité: Les composants électriques, provenant des meilleures marques disponibles sur le marché, assurent des performances de haut niveau et une longue durabilité.
r a c i n g
ÉQUIPEMENT ET SPÉCIFICATIONS TECHNIQUES:
- Un contrôle, indispensable pour fixer la barre sur la table de travail, permettant de soulager l’effort exercé sur la barre au point précédent le pli, évitant ainsi toute déformation de la barre.
- Un axe carré, à utiliser avec le contrôle, pour contrer et annuler l’effort exercé sur le contrôle par le pliage.
- Un axe de pliage en acier spécial cémenté et trempé, à placer sur le plateau rotatif, pour la production d’étriers, permettant d’obtenir des rayons de courbure serrés. À utiliser avec des barres allant jusqu’à Ø 12mm.
- Un axe de pliage Ø16mm en acier spécial cémenté et trempé, à placer sur le plateau rotatif, pour la production d’étriers, permettant d’obtenir des rayons de courbure de 8mm (encore plus serrés que ceux obtenus avec l’axe de pliage standard). À utiliser avec des barres allant jusqu’à Ø 8mm.
- Trois axes de port manchon en acier spécial cémenté et trempé, à placer sur la table de travail et à compléter avec des manchons. Ils supportent, avec les manchons, l’effort dérivé de la phase de pliage.
- Un jeu de manchons, conçu en détail pour chaque modèle de lierreuse. Le rayon du manchon placé dans le trou central du plateau équivaut au rayon de courbure. Il est important que le diamètre du manchon soit au moins trois fois celui de la barre à plier.
Les manchons sont également utilisés comme espaceurs pour l’axe de port manchon de pliage, dans les cas où l’alignement de la barre est inefficace. La barre est ainsi bloquée, mais la rotation du manchon sur l’axe permet le glissement de la barre pendant le pliage, évitant ainsi tout frottement. - Deux broches, à placer sur le plateau pour déterminer l’angle de courbure.
- Un jeu de clés Allen, utiles pour l’entretien ordinaire.
- Un pédalier électrique, pour faciliter l’opérateur en lui permettant d’avoir les mains libres et de travailler depuis tous les côtés de la machine.
- Une prise volante, qui garantit la connexion électrique.

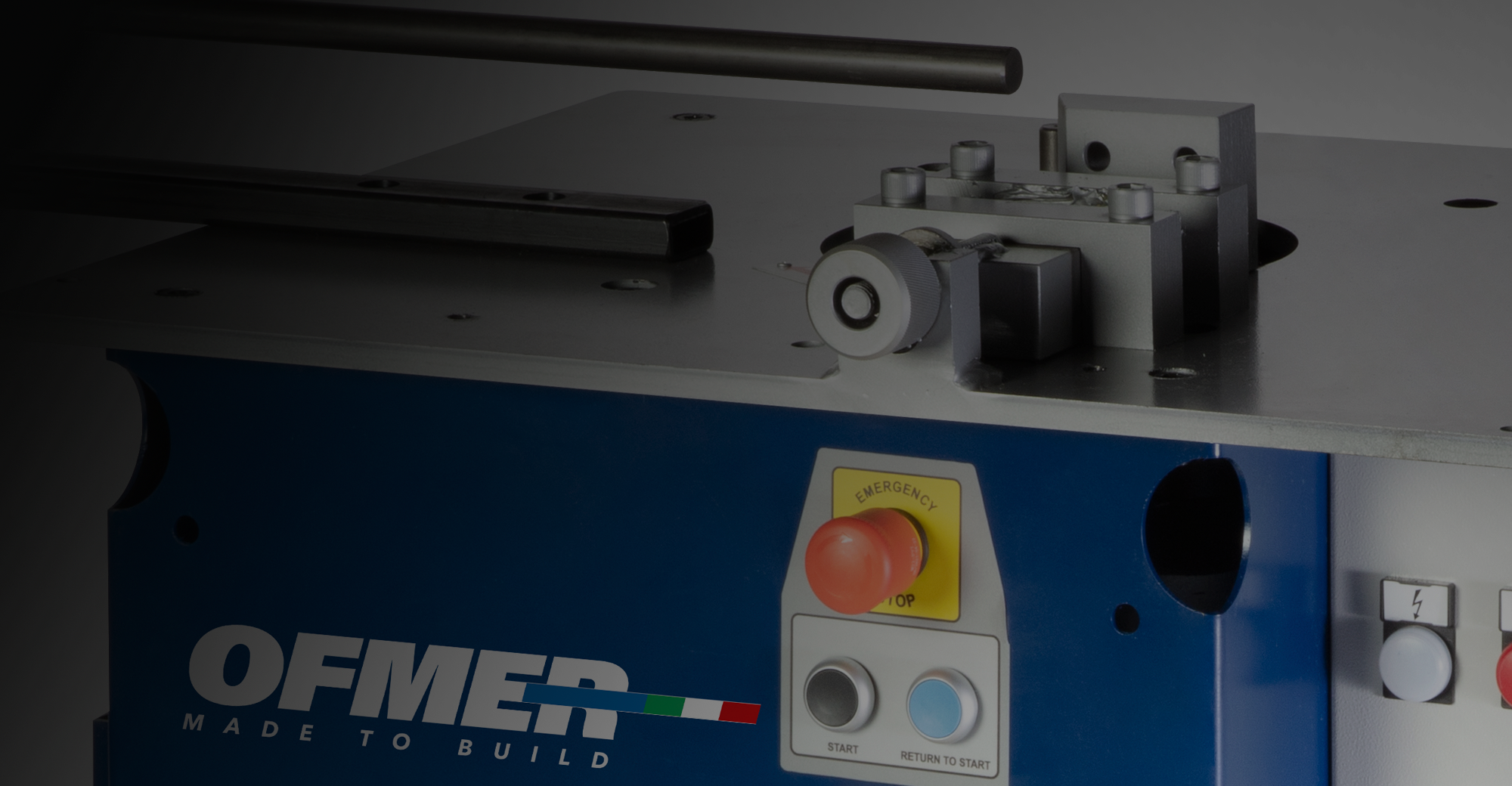

- Deux boutons d’arrêt d’urgence, pour arrêter instantanément la machine en cas d’urgence. Ils sont placés sur deux côtés opposés de la machine.
- Un mesureur d’étriers, nécessaire pour déterminer la longueur de chaque côté composant l’étrier.
La lierreuse mécanique ST-16 est disponible en version monophasée ou triphasée.
| MODÈLE | OPÉRATIONS PAR MINUTE | HP/KW | 65 KG/MM² | 65 KG/MM² | 85 KG/MM² | 85 KG/MM² | CM | KG | DOWNLOAD |
|---|---|---|---|---|---|---|---|---|---|
| MODÈLEST-16 MONOPHASÉ | OPÉRATIONS PAR MINUTE21 | HP/KW2/1,5 | 65 KG/MM²1Ø 18 mm 2Ø 14 mm 3Ø 12 mm |
65 KG/MM²1Ø 0.63 in 2Ø 0.47 in 3Ø 0.39 in |
85 KG/MM²1Ø 16 mm 2Ø 12 mm 3Ø 10 mm |
85 KG/MM²1Ø 0.55 in 2Ø 0.39 in 3Ø 0.21 in |
CM77x61x100 | KG196 | FICHE TECHNIQUE |
| MODÈLEST-16 TRIPHASÉ | OPÉRATIONS PAR MINUTE21 | HP/KW2/1,5 | 65 KG/MM²1Ø 18 mm 2Ø 14 mm 3Ø 12 mm |
65 KG/MM²1Ø 0.63 in 2Ø 0.47 in 3Ø 0.39 in |
85 KG/MM²1Ø 16 mm 2Ø 12 mm 3Ø 10 mm |
85 KG/MM²1Ø 0.55 in 2Ø 0.39 in 3Ø 0.21 in |
CM77x61x100 | KG196 | FICHE TECHNIQUE |
